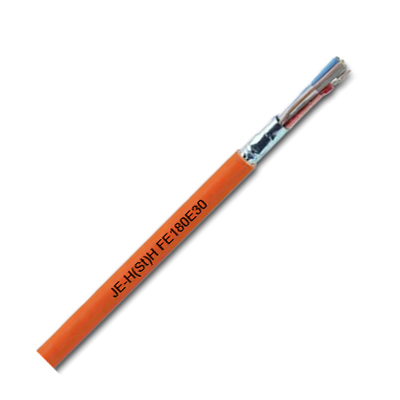

Кабель,не распространяющий горения, не содержащий галогенов, экранированный инсталляционный кабель. Статическое экранирование защищает от импульсных помех.Используются в тех областях, где в связи с высокой концентрацией имущества в случае пожара необходимо минимизировать человеческие и материальные потери, например, в промышленных установках, коммунальном оборудовании, гостиницах, аэропортах, железных дорогах, больницах и поликлиниках.
Применение.
Не распространяющий горения, не содержащий галогенов, экранированный инсталляционный кабель. Статическое экранирование
защищает от импульсных помех.
Используются в тех областях, где в связи с высокой концентрацией имущества в случае пожара необходимо минимизировать
человеческие и материальные потери, например, в промышленных установках, коммунальном оборудовании, гостиницах, аэропортах,
железных дорогах, больницах и поликлиниках.
Технические характеристики.
Число жил: 2 пары.
Диаметр: 0,8 мм
Сохранность изоляции в течение 180 минут согласно DIN VDE 0472 часть 814
Сохранение работоспособности от 30 до 90 минут зависит от техники прокладки
Пределы допустимой температуры:
- во время монтажа - от -5°С до + 50°С
- до и после монтажа - от -30°C до +70°С
Шлейфовое сопротивление, макс.: 73,2 Ом/км
Рабочее напряжение: 225 В
Испытательное напряжение:
- жила/жила 500 В
- жила/экран 2000 В
Сопротивление изоляции, мин.: 100 МОм х км
Рабочая емкость при 800 Гц, макс.: 1201) нФ/км
Емкостные связи, макс.: 200 пФ/100 м
Минимальный радиус изгиба кабеля: ~6 x Ø кабеля
Устойчивость к воздействию ионизирующего излучения: до 100 х 106 кДж/кг (до 100 Мрад)
Технические характеристики соответствуют DIN VDE 0815
Применяемые в производстве материалы не содержат силикон и кадмий, а также вещества мешающие
нанесению лаковых покрытий
Структура кабеля.
Голые медные проводники, сплошные, диаметр 0,8 мм
Изоляция жил из специальной обмотки не содержащей галогенов, шитый полимер в соответствии
DIN VDE 0207 часть 23, HI1 не распространяющий горения
Обозначения жил с помощью колец в соотв. DIN VDE 0815
Жилы скручены в пары
Специальная обмотка из полиэстера и стекловолокна
Экран из алюминиевой фольги покрытой синтетическим материалом с дополнительным проводником Ø 0,8 мм
Cвободная от галогенов наружная оболочка, не распространяющая горения DIN VDE 0207 часть 24 HM2, оранжевого цвета
Дополнительная информация
Преимущества: незначительное распространение огня, минимальное образование дыма.
Испытания:
- пожаростойкость в соответствии с VDE 0482-332-3, BS 4066 часть 3/DIN EN 60332-3/IEC 60332-3 (эквивалент DIN VDE 0472 часть 804 метод С),
- коррозия горючих газов в соответствии VDE 0482 часть 267/IEC 60754-2/ DIN EN 50267-2-2 (эквивалент DIN VDE 0472 часть 813),
- плотность дыма в соответствии с соответствии с VDE 0482 часть 1034-1+2/IEC 61034-1+2/DIN EN 61034-1+2/BS 7622 часть 1+2
(эквивалент DIN VDE 0472 часть 816).
1)Для кабелей с числом пар до 4 включительно данное значение может быть больше на 20%.
* FE 180: Сохранность изоляции в течение 180 минут. Испытаны согласно DIN VDE 0472 часть 814 = IEC 60331.
Сохранность изоляции при непосредственном воздействии пламени, время испытания 180 минут.
* E 30: Сохранение работоспособности электрических кабельных сетей не менее 30 минут,
соответствие стандартам противопожарной безопасности (приложение к DIN VDE 0108 часть 1).
Кабели испытаны в соответствии с DIN 4102 часть 12. необходимо обеспечить работу кабеля в течение 30 минут для того,
чтобы иметь возможность эвакуировать людей или животных из горящих помещений.
Обеспечивает 30 минут бесперебойной работы в системах пожарной сигнализации, в системах аварийного освещения, лифтах
с эвакуационным включением, за исключением кабелей, находящихся в лифтовых шахтах и в помещениях, в которых
расположены приводные механизмы.
* E 90: Сохранение работоспособности электрических кабельных сетей не менее 90 минут,
соответствие стандартам противопожарной безопасности (приложение к DIN VDE 0108 часть 1).
Кабели испытаны в соответствии с DIN 4102 часть 12. необходимо обеспечить работу кабеля в течение 90 минут для того,
чтобы иметь возможность эвакуировать людей или животных из горящих помещений.
Обеспечивает 90 минут бесперебойной работы в системах пожарной сигнализации, в системах аварийного освещения, лифтах
с эвакуационным включением, за исключением кабелей, находящихся в лифтовых шахтах и в помещениях, в которых
расположены приводные механизмы.
39.05 грн.
