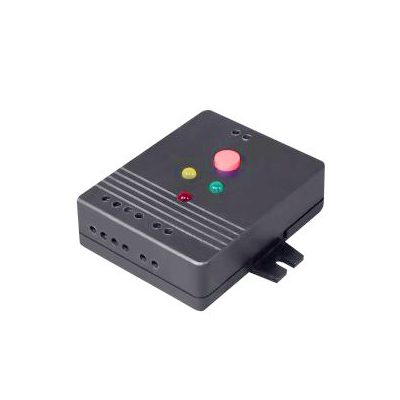

Предназначен для подключения по 2-х проводному шлейфу извещателя пожарного дымового линейного «АРТОН-ДЛ» к четырехпроводным охранно-пожарным приборам (ППК), а также к пожарным ППК со знакопеременным питанием шлейфа сигнализации
Обеспечивает формирование сигнала «ПОЖАР» изменением величины сопротивления или разрывом цепи сигнального шлейфа и оптическую индикацию этого состояния индикатором красного цвета при получении извещения «ПОЖАР» от извещателя «АРТОН-ДЛ»
Обеспечивает индикацию дежурного режима работы индикатором зеленого цвета
Обеспечивает формирование сигнала «НЕИСПРАВНОСТЬ» разрывом цепи сигнального шлейфа и оптическую индикацию этого состояния индикатором желтого цвета при получении извещения «НЕИСПРАВНОСТЬ» от извещателя «АРТОН-ДЛ» при обрыве или коротком замыкании в цепи двухпроводного шлейфа
Обеспечивает формирование сигнала «НЕИСПРАВНОСТЬ» разрывом цепи сигнального шлейфа при отсутствии питающего напряжения 12 В
Обеспечивает ограничение тока короткого замыкания на заданном уровне
Позволяет отключать питание двухпроводного шлейфа с помощью кнопки «СБРОС»
|
Параметры
|
Значение
|
| Ток потребления в дежурном режиме, мА |
не более 25 |
| Способ подключения к ППК |
четырехпроводный ШС |
| Габаритные размеры, мм, не более |
70×70×30 |
| Масса, кг, не более |
0.05 |
| Ток потребления в режиме ПОЖАР, мА |
не более 40 |
| Диапазон входных напряжений, В |
10.2 – 13.8 |
| Диапазон выходных напряжений в дежурном режиме, В |
9.7 – 13.6 |
| Ток короткого замыкания в цепи двухпроводного шлейфа, мА, не более |
20 |
| Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как дежурный режим работы, мА |
2,0—5,5 |
| Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как «НЕИСПРАВНОСТЬ», мА |
не более 1,60 и не менее 18,0 |
| Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как режим «ПОЖАР», мА |
7,5—16,5 |
299.75 грн.
